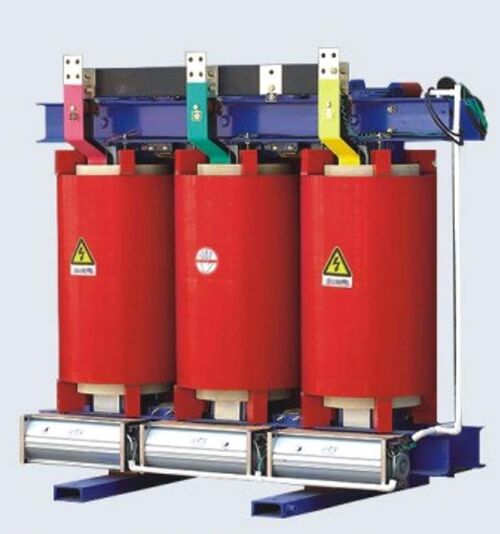

Сухой трансформатор ТС(Д)Л 1000/6/0,4/IP00/Dy-h11/Al с литой изоляцией 1140000 руб. с НДС

Описание

Характеристики сухого трансформатора ТСЛ 1000/6/0,4/IP00/Dy-h11/Al с литой изоляцией.

Производитель: Востокэнерготранс
Концепция конструкции: Стержневой
Тип: Силовой
Вид: Трехфазный
Тип по назначению: Понижающий
Материал обмотки: Алюминий
Охлаждение: Воздушное AN/AF
Степень защиты кожуха: IP00 без кожуха ГОСТ 14254-2015
Схема и группа соединения обмоток: Dy-h11
Номинальная мощность: 1000 кВА
Номинальное высшее напряжение (ВН): 6 кВ
Номинальное низшее напряжение (НН): 0.4 кВ
Напряжение короткого замыкания Uкз ± 10: 6 %
Класс пожаробезопасности: F1 ГОСТ Р 54827-2011
Класс нагревостойкости изоляции: F (155°C) ГОСТ 12.1.044-91
Климатическое исполнение: У3 или УХЛ3 ГОСТ 15150-69
Класс стойкости к воздействиям окружающей среды: Е2 ГОСТ 52719-2007
Ток lхх, ±30%: 0.9 %
Уровень шума: 54 дВ(А)
Частота питающей сети: 50 Гц
Переключение ответвлений (ПБВ): -+2x2,5=5 %
Потери холостого хода (120°C) ± 15%: 1770 Вт
Потери короткого замыкания 120°C ± 10%: 8130 Вт
Колея колес: 820*950 мм
Номинальный ток обмотки (ВН): 96 А
Номинальный ток обмотки (НН): 1443 А
Габариты трансформатора: 1350*1010*1101 мм
вес тр-ра без кожуха: 2090 кг
Габариты кожуха: 1700*1350*1500 мм
вес тр-ра в кожухе: 2270 кг
Страна производитель: Россия
Типовая комплектация трансформатора ТСЛ 1000/6/0,4/IP00/Dy-h11/Al
Трансформатор ТСЛ 1000/6/0,4/IP00/Dy-h11/Al;
Транспортные колёса - ролики;
Вентиляторы 2-6 шт;
Русифицированный термоконтроллер BWDK и датчики температуры на катушки (3 шт). На заказ могут быть установлены 4 датчика ( 3 шт – на катушки + 1 шт. - на магнитопровод)
При температуре обмоток +- 100°C температурный блок включает вентиляторы. При достижении температуры обмоток +- 130°C блок цифрового контроля подает звуковой сигнал. А при достижении 150 °C блок цифрового контроля отключает трансформатор во избежание перегрева и его выхода из строя. В результате охлаждение трансформатора соответствует типу охлаждения AN/AF. Также имеется возможность ручной установки порогов температуры.
Паспорт на трансформатор (с заключением ОТК);
Руководство пользователя трансформатором;
Руководство пользователя термоконтроллера;
Гарантийные обязательства 60 месяцев с момента подключения.
При необходимости трансформаторы комплектуются виброопорами.
